【產品用途】
H61H、H61Y 型 800(Lb) 承插焊鍛鋼止回閥有三種體蓋連接設計形式。一種是螺栓式閥蓋：按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封?？蛻粲刑厥庖髸r也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用透焊連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。
【執行標準】
設計與制造：MSSP-118，ASME B16.34
檢驗與測試：API 598
標記：MSS-SP-25
【性能參數】
|
型號 |
H61H |
H61Y |
|
|
適用溫度（℃） |
≤425 |
||
|
適用介質 |
水、蒸汽、油品 |
||
|
材料 |
閥體、閥蓋 |
碳素鋼 |
|
|
閥瓣 |
鉻不銹鋼 |
||
|
密封面 |
鉻不銹鋼或碳鋼對焊鐵基合金 |
||
|
墊片 |
柔性石墨 |
||
【主要外形和連接尺寸】
|
公稱通徑DN |
尺寸 (mm) |
重量 (kg) |
|||||
|
mm |
in |
L |
l |
D |
D1 |
H |
|
|
15 |
1月2日 |
80 |
10 |
34 |
21.8 |
47.5 |
1.25 |
|
0 |
3月4日 |
90 |
13 |
40 |
27.1 |
52.5 |
1.6 |
|
25 |
1 |
100 |
13 |
50 |
33.8 |
62.5 |
2.4 |
|
32 |
1 1/4 |
120 |
13 |
58 |
42.6 |
78 |
3.75 |
|
40 |
1 1/4 |
140 |
13 |
66 |
48.7 |
92 |
5.5 |
|
50 |
2 |
|
|
|
|
|
|

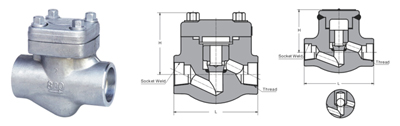

【結構圖片】
